品牌：莫帝斯
型号：WFT

产品简介

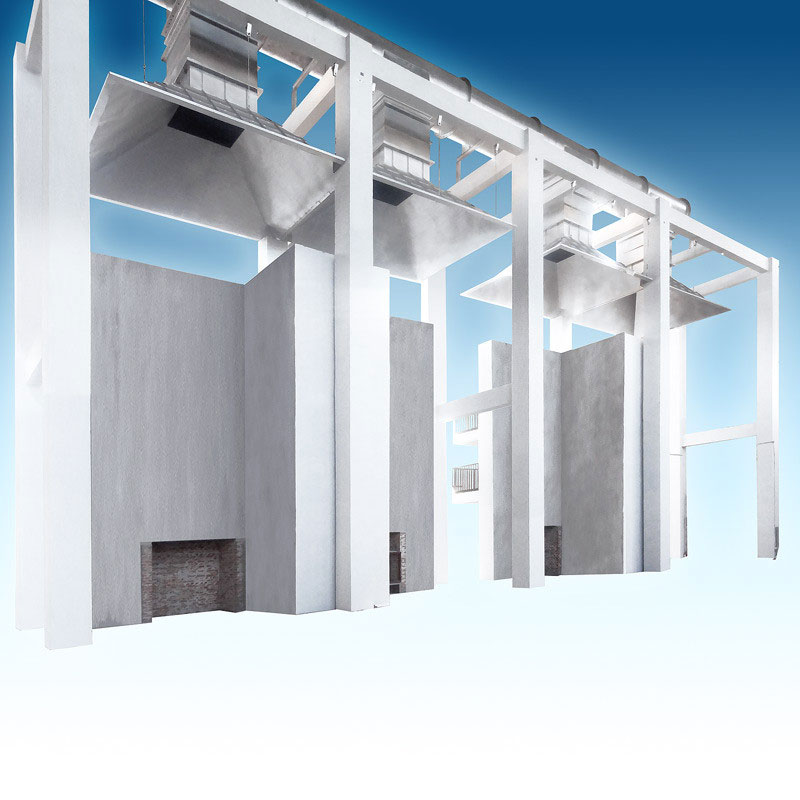

窗口火试验模型模拟垂直的建筑面由主墙和与之垂直的副墙构成，外保温系统安装在建筑面上，试验模型底部燃烧室的开口模拟实际建筑中楼层的窗口或洞口，点燃的木材或燃气的火焰从窗口溢出，模拟房间内发生轰燃后的火焰从窗口或洞口溢出时对外保温系统的攻击，检验外保温系统的受损程度，并对其火焰传播性进行判定。试验用火源采用约400kg的木材，30分钟内释放的总热量约为4500MJ，热释放速率峰值约为(3±0.5)MW。

性能特点

• 1、该测试系统，提供了5分钟后的点火提示警报，当点燃后，自动判定测试开始时间，同时可以自动判别测试过温，同时电脑可视频显示燃烧测试状态，同时电脑软件可以记录滴落时间、垮塌时间、温度数值同时显示温度曲线等测试相关信息；
• 2、风速传感器1个，0-10M/S，精度为0.1M/S；
• 3、摄像机2台，含电脑显示装置2套；
• 4、K型热电偶：带不锈钢护套，温度范围为0-1038度，温度精度±0.1%，热电偶线500英尺；
• 5、ADAM-4118模块：坚固型8路热电偶输入模块，8路可独立配置的差分通道；宽温运行；操作温度更宽：-40-+85°C；高抗噪性：1kV浪涌保护电压输入，3KV EFT及8KV ESD保护；抗干扰性强：电源输入端1KV的浪涌保护，3KV EFT,8KV ESD保护，宽电源输入范围：+10~ +48VDC；输入范围：+10~+48 VDC；
• 6、电脑2台；
• 7、电控箱3个；
• 8、信号转换箱1个；
• 9、现场布线。
•


尺寸及重量

• 尺寸：建筑外墙：9M 高
•


安装要求

• 电气要求：220V、50HZ、5A
• 环境要求：温度 10°C至35°C，湿度(65 ± 5) %
