品牌：莫帝斯
型号：BMS

产品简介

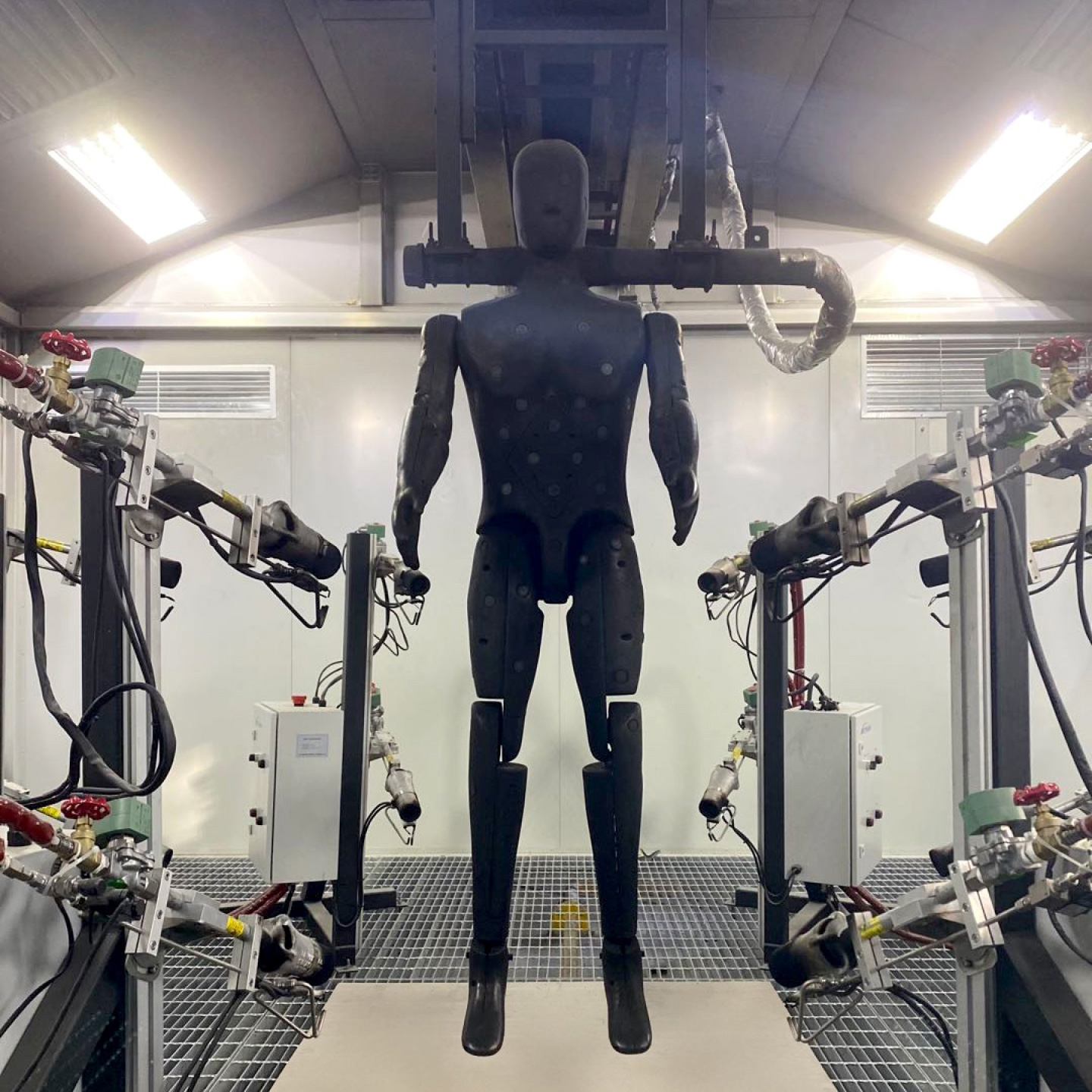

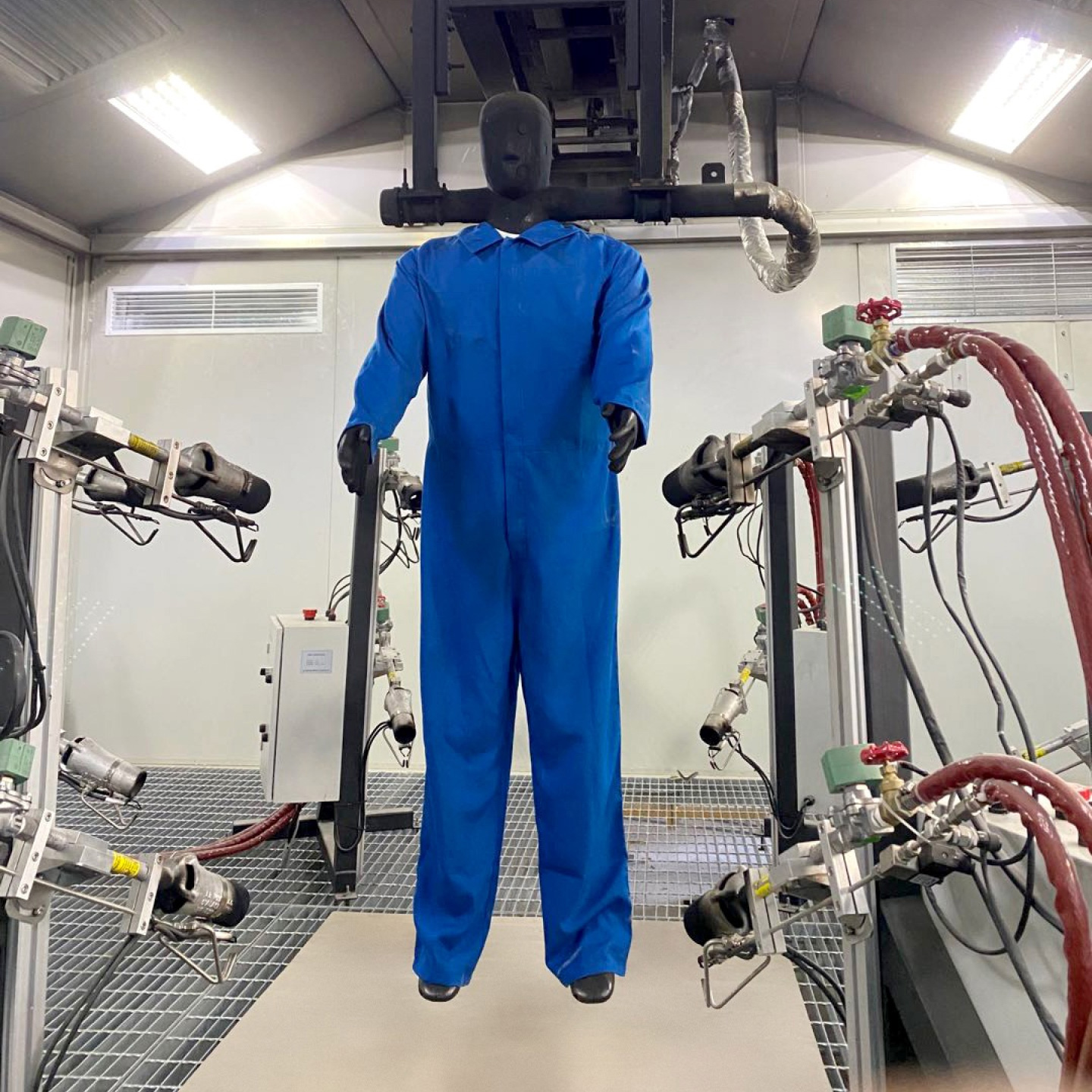

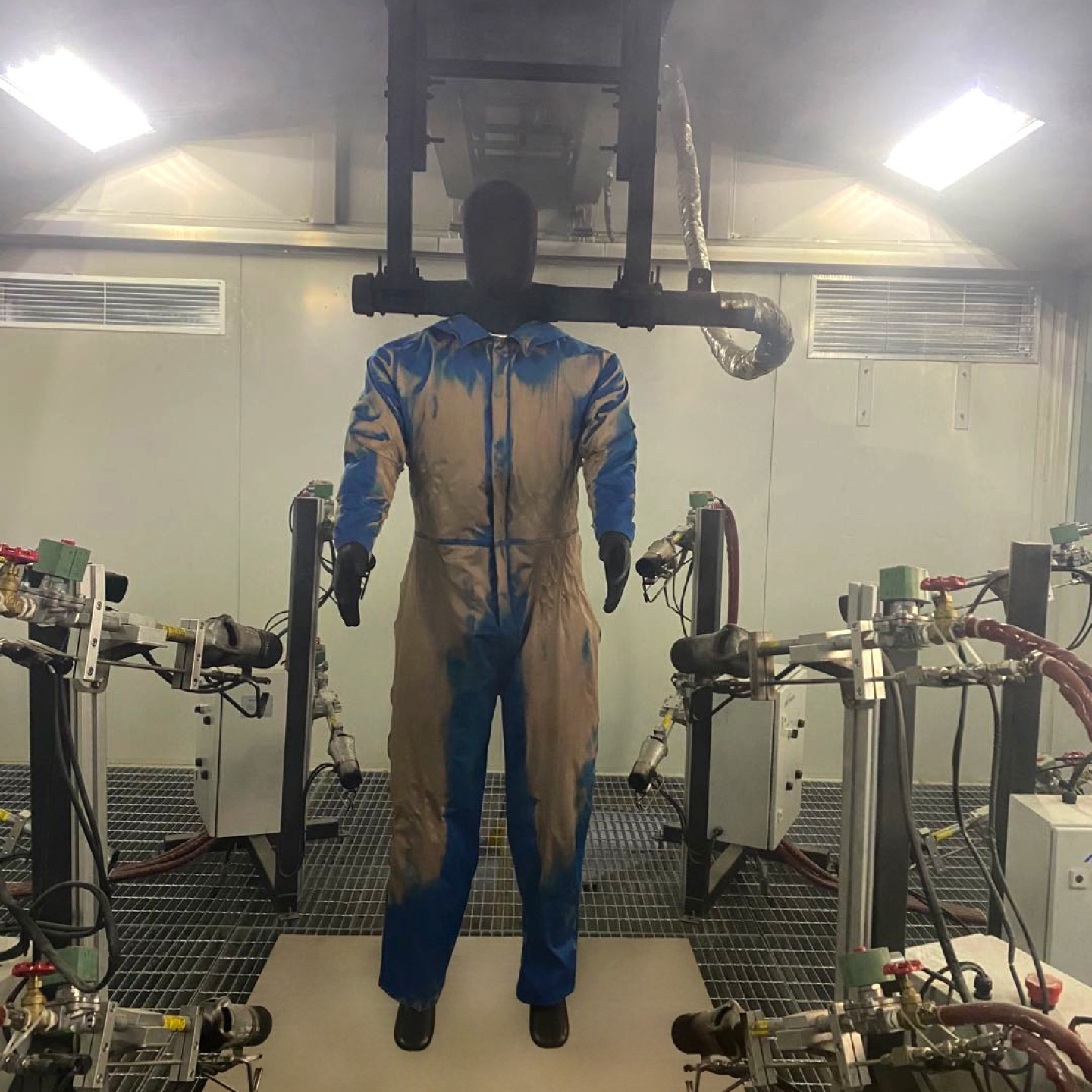

燃烧假人测试法采用将假人置放于模拟热流量、燃烧时间和火焰分布均可控的火场环境，预测人体皮肤达到二度和三度烧伤的部位及程度，从而评估服装的整体热防护性能。其最大的特点就是可以快速、精准、可重复性地模拟闪火条件下人体与服装、环境的热交换。实验中，将穿着防火服的燃烧假人置于实验室模拟的燃烧环境中，并暴露一定时间，通过假人身上分布的124个热传感器测量和计算透过被测服装传导到人体表面各部位的热量和温度，预测人体烧伤的情况，评价服装的热防护性能，实验前，通过标定使得平均热流达到标准所规定的８４±２ｋＷ／ｍ２，通过视频记录燃烧过程，观察燃烧过程中服装的实时变化．着装燃烧测试场景。

性能特点

• 1）假人模型为原装进口产品，由玻璃纤维与阻燃树脂（玻璃钢）复合制造。
• 2）假人本体表面均匀划分为124个区域，每个区域设置1个高温传感器。传感器埋入假人体表内，不会在穿衣/脱衣和操作过程中被碰撞摩擦。
• 3）假人由燃烧模拟环境实验室顶部垂下的悬吊系统固定，假人双脚底部离地有一定距离（15~20cm左右），假人整体依靠悬吊装置固定不会发生晃动，悬吊装置均可直接暴露在高温环境中。
• 4）耐高温金属管内置在假人颈部提供支持，热电偶电缆出口通过这条管道延伸约10m。
• 5）肩膀、肘关节、膝盖、脚踝均可活动，可模拟跑、坐、立、蹲等不同姿态。
• 6）假人模型为耐高温设计，在84KW/m2火焰强度下，应用于裸体校准测试测试，可暴露于明火不低于8秒；
• 7）热传感器（铜盘量热计）用于模拟人体皮肤，具有极高灵敏度及响应时间，其接触面采用性能极佳的无氧超导铜制成，表面喷涂耐高温及不易脱落的黑色高温漆，背面连接“T型”热电偶，可非常快捷的安装于人体模型中。
• 8）传感器为热电偶式热量传感器（非环氧涂层类型），精确测量热流量，测量范围从0.0到4.0 cal/cm2·s (167kW/m2)，在测试期间每个传感器的输出数值会0.5秒自动削减。最小响应时间：≤0.1秒。
• 9）传感器数量150支，便于日后维护更换。
• 10）专用传感器校准工具，包含热辐射通量准确性校准装置以及原点校准装置。
• 11）燃烧器采用铸铁头部，自身具备火焰保护功能不会产生回火状态，自带钢制燃烧器管以及塑料手柄及调节针阀。燃烧器最大热流输出为210,000BTU/小时，燃料采用丙烷，其纯度不低于98%。
• 12）燃烧器列阵由12支燃烧器组成，采用环绕人体模型的方式，均匀对人体模型施加火焰，以便在人体模型的所有传感器上，获得更为一致的热辐射输出。

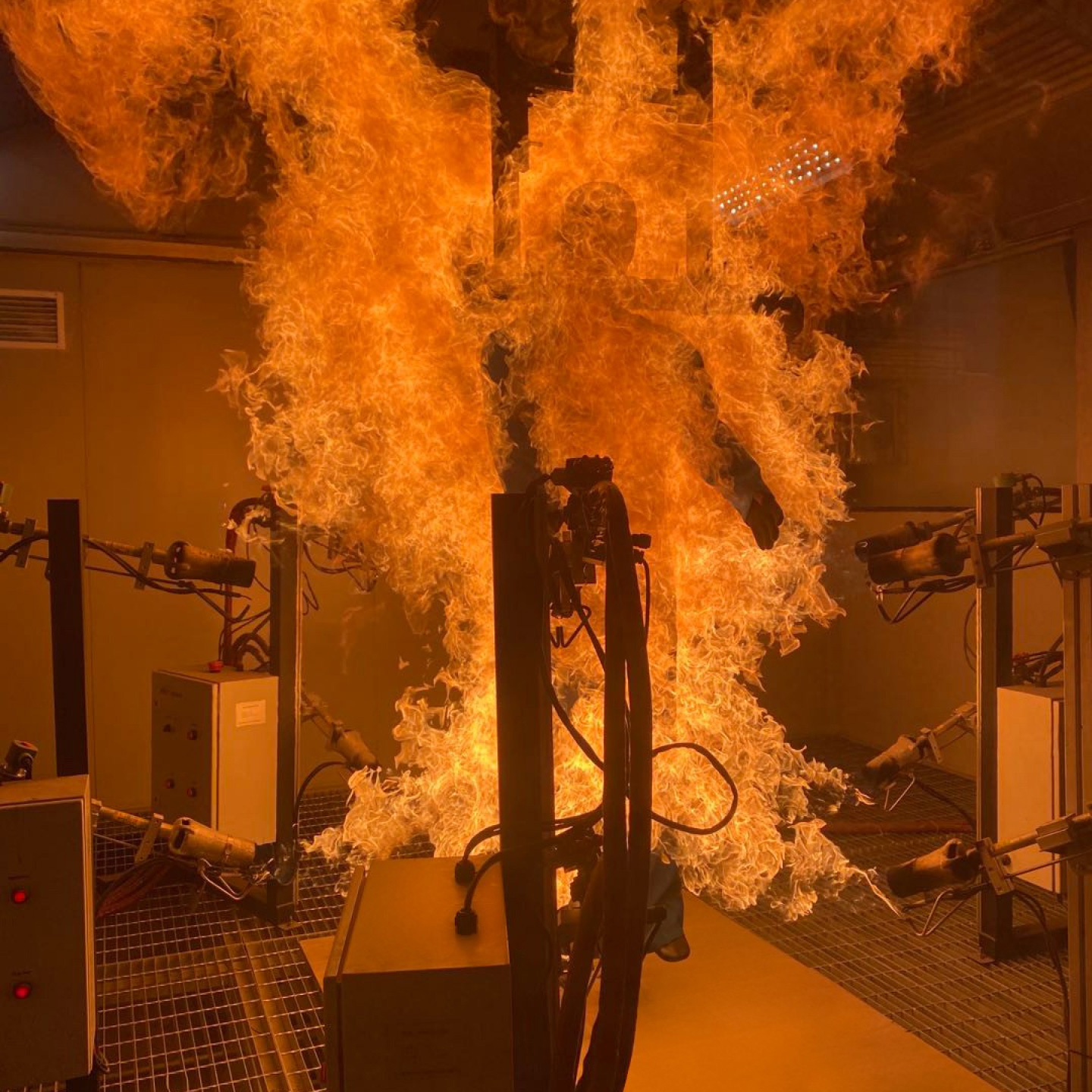

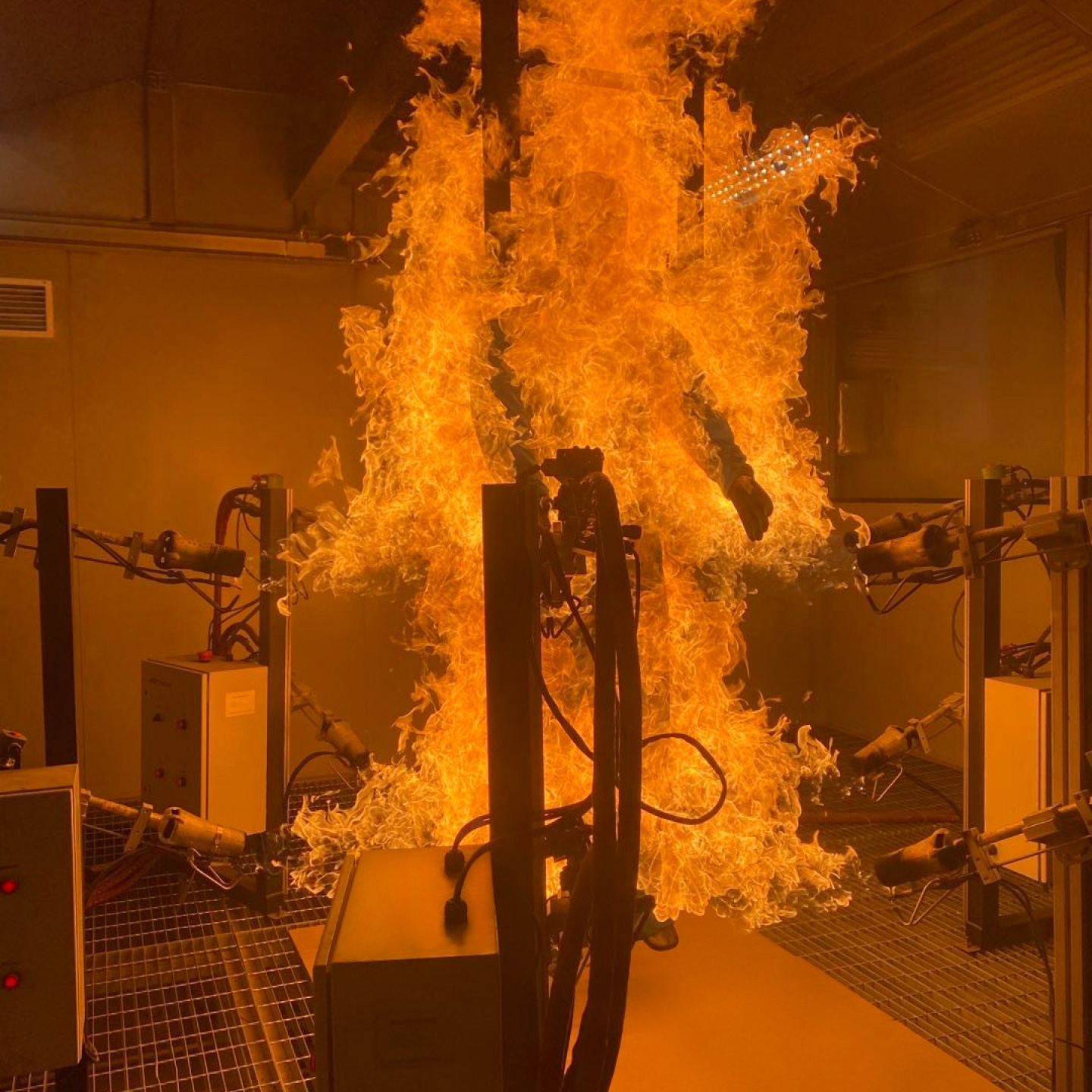

• 13）每支燃烧器旁边均放置小火焰长明火，试验状态为，通过电火花点火先引燃长明火，在确定12支燃烧器的长明火均点燃的状态下，进而开启燃气电磁阀，对燃烧器通入已经调节好的丙烷燃料，12支燃烧器所产生的轰然火焰瞬间吞没人体模型，并维持最大10秒钟，对测试试样及人体皮肤模型读取测试数据。
• 14）燃气供应系统的设计，需满足210,000X12BTU /小时，即其最大的总热输出量为42,000BTU/min，采用多个丙烷钢瓶同时工作，并采用恒温加热的模式，比避免由于温度变化，导致液态丙烷燃料吸热效率不同而导致火焰稳定性降低。
• 15）其燃气供应组成采用4个丙烷钢瓶，通过燃气汇流排连接，并经过减压阀减压并稳定压力后，采用气化炉方式，对输出的液态燃料进行恒温加热确保了测试过程当中的火焰稳定性。
• 16）燃烧房内部安装防爆排气风速，24小时不间歇将燃烧房内气体排除至室外。
• 17）燃烧房安装报警装置，可自动监控丙烷气体泄漏，可自动切断燃气供应。
• 18）燃烧室内部尺寸为4米 （高） X 5米 （长）X 5米 （宽）。
• 19）燃烧房采用耐热金属制成，底部为悬空状态，这样便于燃气管路的铺设。在观察前方，采用大面积耐热钢化玻璃做为测试观察窗，以便测试人员对现场进行观测。
• 20）实验室顶部或者背部，安装强力排风扇，在测试初期用于室内新风更换，测试结束后，可在15秒内，迅速排出室内烟气及未充分燃烧的燃气，并对实验室内部空气流进行有效的更换。
• 21）燃烧室内安装燃烧报警装置，若存在丙烷泄露状态，报警器会输出报警信号，在发出声光报警的同时，并自动切断燃气，确保测试人员的安全。在此期间，点火为无效，直至异常排除，才可进行测试点火。
• 22）室内温度控制系统，可将燃烧假人温度控制在标准范围内。
• 23）数据采集系统，可同时采集124支传感器的温度数据，测试频率不低于10次/秒，可显示疼痛和烧伤等测试数据。
•


尺寸及重量

• 尺寸：安装所需要的场地需要长度为14米，宽度为6米，高度不低于6米的实验室空间
• 重量：2000KG
