品牌:莫帝斯
型号:HRR-3MW
产品简介
动力电池模组及家用储能层级的热释放速率、烟雾密度、氢气含量、总碳氢含量、多种组分气体含量等。
性能特点

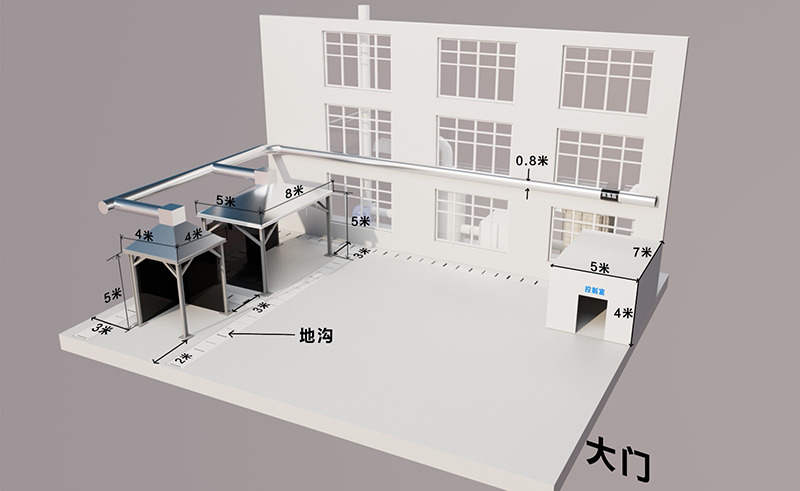

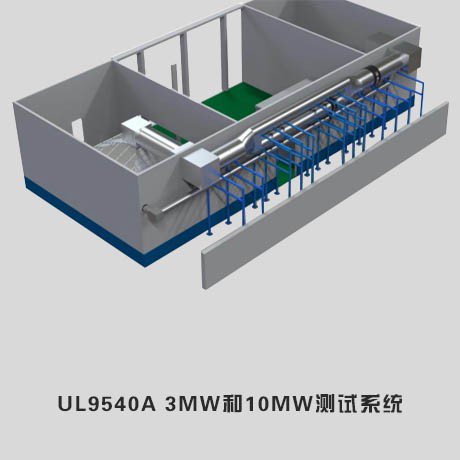

- 锥形烟气收集器安装于试样的正上方,底部尺寸4000mm X 4000mm,采用SUS304不锈钢材质,厚度不低于3mm,排烟管道最短长度不低于10,000mm,直径为600mm,两端均安装烟气均混装置;
-
综合测量区配有压力探头、三支热电偶、气体取样探头和烟密度测量系统等装置;
-
烟密度测量系统,采用柔性接头安装于排烟管的侧管上,白炽灯并在(2900±100)K的色温下使用,光学测量元件的100%及0%标定方式为,零点标定采用关闭白炽光源,软件点击0%完成;
- 100%校准在光路无遮挡状态下,点击100%完成,不采用中性滤光片进行光路数据的拟合;
-
校准系统:砂盒燃烧器采用4mm-8mm粒径的砾石和2mm-3mm粒径的砂子填充,上层砂子顶层与燃烧器上缘齐平;
-
气体校准装置,采用质量流量控制器,量程不低于0g/s-10g/s,读数精度不低于1.5%;
-
热释放分析仪系统,包含气体分析仪,抽气泵,冷井等预处理装置;
-
总碳氢气体分析仪配置,含有预处理系统和总碳氢分析仪;
-
氢气分析仪配置;
-
在线多组分分析系统,检测烟毒性气体成分至少包含 CO2、CO、NO2、NO、HCl、HBr、HCN、HF;
-
多通道温度采集装置和热辐射通量采集装置等等。
尺寸及重量
- 尺寸:大于1100mm (H) x 1040mm (L) x 950mm (D)
- 重量:500KG
安装要求
- 1、环境温度:0~40℃
-
2、环境湿度:25%~75%RH
-
3、大气压力:90~105kPa
-
4、电源:AC380V(+15%,-10%)三相50Hz或AC220V(+15%,-10%)单相50Hz
